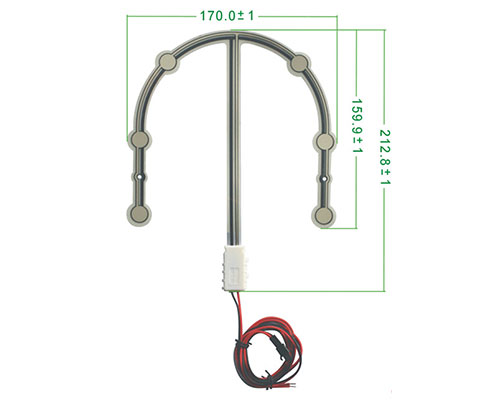

安装位置
SBR安装位置如下：
SBR参数
参数 | 状态 | 值 | 单位 | ||
Min | Max | ||||
工作电压 | Udrive | 0 | 19 | V | |
工作电流 | Idrive | 0 | 20 | mA | |
非工作电阻 | 传感器未工作 | Rx = RNon-acti | 10K | ∞ | Ω |
工作电阻 | 传感器工作 | Rx = RAct | 0 | 100 | Ω |
电容 | 传感器未工作 | Cmax | 0 | 1 | nF |
工作环境
温度: 驾驶舱: -40℃～85℃
湿度: RH≤93%±3%(标定温度﹥0℃)
温度范围
工作及储存温度：.
SBR温度范围单位:℃
装配位置 | 最低工作温度 （TOP·min） | 最低储存温度（TOP·min） | 最高工作温度（TOP·min） | 最高储存温度 （TOP·min） |
驾驶舱 | -40 | -10 | +85 | +55(maximum 85% RH) |
阻抗性能
探测5%女性假人:
1) 48 kg假人测试 (SAE J826 buttock)
2)真人测试
3)模拟座椅实际的边界测试，真人测试通过或失败
4)正常位置前移50mm的测试
锐麒的假臀是39.05 kg +/- 1% 等同于48kg 5%女性成人假人
非探测性测试：
1) 平板限制性测试：在工作温度范围内：使用平板(尺寸：400 x 300 mm 12 kg重) 压在座椅上，SBR不能判断错误，电阻≥10KΩ；
2)球体限制测试：在工作温度范围内，使用（直径：100mm，4kg重）的球体在座椅上从左至右按压，SBR不能判断错误，电阻≥10KΩ；
